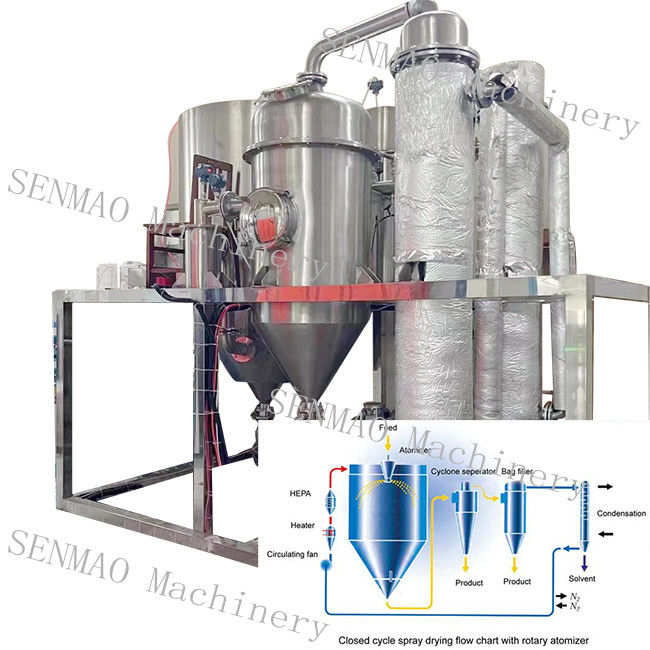

Máy sấy phun chu kỳ kín: Đối với bột dễ cháy và nổ

Máy sấy bột dễ cháy và bùng nổ

Máy sấy xịt vòng tròn kín,

Mô tả

Nhà máy này hoạt động trong một môi trường kín, cần phải được sấy khô trong khí quyển khí trơ, thường chứa nitơ.Hệ thống sấy xịt lưu thông kín chủ yếu được sử dụng cho các sản phẩm có chứa rượu và các dung môi dễ cháy và nổ trong bùn, hoặc các sản phẩm dễ bị oxy hóa và không thể tiếp xúc trong không khí.Sản phẩm được sản xuất bởi nhà máy này có tính nhất quán và tính lỏng tốt, và có thể sản xuất vật liệu hình cầu.

Định nghĩa về sấy khô chu kỳ khép kín

Máy sấy phun vòng kín trong buồng sấy sẽ được niêm phong vào các giọt sương mù phân tán từ chất rắn đến chất lỏng và môi trường nóng (nitrogen N2) được sấy khô theo phương pháp giọt sản phẩm bột.Bị atomized bởi máy atomizer xoay hoặc một máy atomizer vòi để đạt được, làm khô nhỏ giọt có thể được điều chỉnh bằng nhiệt độ hoặc dòng chảy của môi trường nhiệt được kiểm soát, bay hơi của dung môi được thu hồi thông qua đơn vị ngưng tụ,sau khi "loại bỏ" và đầy đủ " dewetting" của các phương tiện truyền thông đã được lọc hiệu quả cao và trở lại trao đổi nhiệt, và cuối cùng được tái chế vào hệ thống sấy khô.

Sự thành công của các yêu cầu hoạt động giặt và làm mát khô phun chu kỳ đóng sẽ là một phần của một kiểm soát nhiệt độ chính xác.Đối với độ sôi cao của rượu thường là nước làm mát hoặc nước muối, các dung môi điểm sôi thấp như dichloromethane, hexane, acetone và tương tự, bạn phải sử dụng hệ thống làm lạnh nén trao đổi nhiệt.

Máy sấy khô đã phát triển thành công nhất công nghệ sấy khô trong dược phẩm, thực phẩm, hóa chất,và các ngành công nghiệp luyện kim kể từ khi phát triển công nghệ sấy khô sữa bột ở châu Âu vào đầu thế kỷ 20Đặc biệt là trong những năm gần đây, sấy khô là một hình thức sấy khô trực tiếp hình thành phân bón lỏng thành các vật liệu dạng bột và được sử dụng rộng rãi nhất trong các ngành công nghiệp khác.Xả khô là một quá trình sấy trong đó chất lỏng nguyên liệu thô được phân tán thành nhỏ giọt với một máy atomizer, và không khí nóng (hoặc khí khác) được tiếp xúc trực tiếp với các giọt để chuyển nhiệt và trao đổi nhiệt chuyển khối lượng để có được một sản phẩm hạt dạng bột.Emulsion hoặc dung dịch, hoặc một chất lỏng nóng chảy hoặc một bột. Sản phẩm sấy khô có thể được làm thành bột, hạt, hình cầu rỗng hoặc hạt theo yêu cầu. Từ quan điểm phân loại máy sấy phun:theo hướng lưu lượng không khí, có dòng chảy song song (đồng dòng), phản dòng chảy và dòng chảy hỗn hợp; theo hình thức của máy bột, có dòng chảy ly tâm, áp suất và không khí; Theo quy trình sản xuất,có chủ yếu là hai loại chu kỳ mở và đóng (Trong phân chia, cũng có hai loại chu kỳ tự động và chu kỳ bán đóng).

Hướng dẫn hoạt động của hệ thống máy sấy phun tâm chạy vòng tròn kín chống nổ

Đầu tiên, nitơ nóng được đổ vào tháp sấy. Vật liệu lỏng khô được vận chuyển đến vòi thoát tâm bằng máy bơm truyền.Vật liệu lỏng được phân tử thành các giọt mịn bởi máy phân tử ly tâm quay tốc độ caoCác giọt được làm nóng trong tháp sấy. Nitơ dẫn đủ trao đổi nhiệt, phần lỏng của vật liệu được bay hơi ngay lập tức,vật liệu dạng bột được hình thành từ phần rắn chìm xuống đáy tháp, và cuối cùng các chất liệu bột khô được thải ra từ đáy của tháp.Tháp phun và các thiết bị khác để loại bỏ bụi gắn với khí dưới tác động của quạt, và sau đó khí dung môi hữu cơ bão hòa sau khi loại bỏ bụi được ngưng tụ thành một chất lỏng thông qua một máy ngưng tụ.khí trơ không có thể ngưng tụ như môi trường sấy được tiếp tục nung nóng và sau đó được tái chế làm chất chứa sấy trong hệ thống. Sấy phun thoát tâm thông thường đạt được mục đích khử ẩm thông qua việc cung cấp không khí và khí thải liên tục.Đây cũng là một sự khác biệt rõ ràng giữa các thiết bị sấy centrifugal khép kín chống nổ và bình thường centrifugal máy sấy.

Hệ thống sấy phun ly tâm chu kỳ kín chống nổ hoạt động trong môi trường kín.Tháp sấy được vận hành dưới áp suất dương tínhNếu áp suất bên trong giảm, bộ truyền áp suất có thể tự động điều khiển nitơ đi vào để đảm bảo cân bằng áp suất hệ thống.nó có tác dụng bảo vệ đối với các vật liệu khôCác môi trường lưu thông như nitơ đóng vai trò của vận chuyển độ ẩm, khử ẩm và lưu thông lưu thông, và môi trường vận chuyển có thể được tái sử dụng.Sấy phun thoát tâm thông thường đạt được mục đích khử ẩm thông qua việc cung cấp không khí và khí thải liên tục, và điều khiển trong tháp là hoạt động áp suất âm. Đây cũng là hệ thống sấy xịt ly tâm kín chống nổ và hệ thống sấy xịt ly tâm thông thường.Sự khác biệt rõ ràngDo đó, hệ thống sấy phun ly tâm chu kỳ kín chống nổ đặc biệt phù hợp với việc sấy khô vật liệu dung môi hữu cơ, vật liệu độc hại,và vật liệu dễ bị oxy hóa trong quá trình sấy khô.


Các thông số sản phẩm

Ghi chú:

1. Các thiết bị của các thông số kỹ thuật trên là phù hợp với nghiên cứu và phát triển và phun hạt cho một lượng nhỏ các sản phẩm, sản xuất lô nhỏ hoặc sản xuất quy mô lớn và vv;

2. Sự bốc hơi của ethanol dựa trên nhiệt độ vào không khí nóng 140 °C và nhiệt độ ra ngoài 70 °C.

主要流程图 Trò chuyện dòng chảy khô


Chi tiết Hình ảnh
